【產品說明】

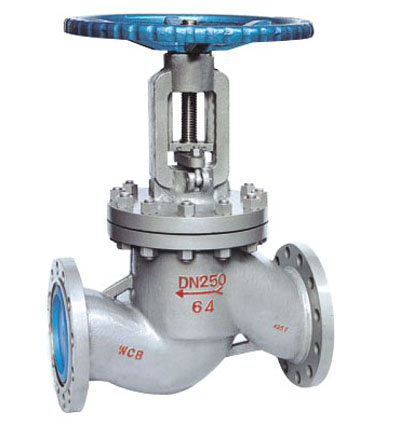

J41H 型 PN16~PN160 截止閥：手動、法蘭連接、直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16~PN160、閥體材料為碳素鋼的截止閥。
【產品性能參數】
J41H 型 PN16~PN160 鋼制截止閥主要性能參數
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
J41H-16C~160C |
16~160 |
1.6~16.0 |
≤425 |
水、蒸汽、油品 |
【產品零部件材料】
J41H 型 PN16~PN160 鋼制截止閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋 |
閥桿 |
密封面 |
填料 |
|
J41H-16C~160C |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉、石墨、柔性石墨、聚四氟乙烯 |
【J41H 型 PN16 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN16 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
10 |
130 |
90 |
60 |
40 |
14 |
4×ø14 |
198 |
120 |
5 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4×ø14 |
200 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4×ø14 |
243 |
140 |
7.3 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4×ø14 |
253 |
160 |
8 |
|
32 |
180 |
135 |
100 |
78 |
15 |
4×ø18 |
280 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4×ø18 |
312 |
200 |
16 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4×ø18 |
321 |
200 |
16 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4×ø18 |
325 |
240 |
22 |
|
80 |
310 |
195 |
160 |
135 |
20 |
4×ø18 |
355 |
240 |
31 |
|
100 |
350 |
215 |
180 |
155 |
20 |
4×ø18 |
415 |
280 |
45 |
|
125 |
400 |
245 |
210 |
185 |
22 |
4×ø18 |
460 |
320 |
80 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8×ø23 |
510 |
360 |
97 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12×ø23 |
590 |
360 |
169 |
【J41H 型 PN25 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN25 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
10 |
130 |
90 |
60 |
40 |
16 |
4×ø14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
233 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×ø14 |
275 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×ø14 |
285 |
160 |
7.5 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×ø18 |
302 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×ø18 |
355 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4×ø18 |
362 |
240 |
16 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8×ø18 |
325 |
280 |
25 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×ø18 |
369 |
280 |
30 |
|
100 |
350 |
230 |
190 |
165 |
24 |
8×ø23 |
370 |
300 |
35 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×ø18 |
558 |
400 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8×ø23 |
611 |
400 |
98 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12×ø25 |
721 |
400 |
170 |
【J41H 型 PN40 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN40 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
10 |
130 |
90 |
60 |
40 |
16 |
4×ø14 |
198 |
120 |
4.5 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
233 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×ø14 |
275 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×ø14 |
285 |
160 |
9 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×ø18 |
302 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×ø18 |
355 |
200 |
17 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4×ø18 |
373 |
240 |
24 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8×ø18 |
408 |
280 |
33 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×ø18 |
436 |
320 |
44 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8×ø23 |
480 |
360 |
60 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×ø25 |
558 |
400 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8×ø25 |
611 |
400 |
130 |
【J41H 型 PN63 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN63 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
15 |
170 |
105 |
75 |
55 |
18 |
4×ø14 |
148 |
100 |
5 |
|
20 |
190 |
125 |
90 |
68 |
20 |
4×ø18 |
150 |
100 |
6 |
|
25 |
210 |
135 |
100 |
78 |
22 |
4×ø18 |
175 |
120 |
8 |
|
32 |
230 |
150 |
110 |
82 |
24 |
4×ø23 |
200 |
140 |
11 |
|
40 |
260 |
165 |
125 |
95 |
24 |
4×ø23 |
231 |
160 |
14 |
|
50 |
300 |
175 |
135 |
105 |
26 |
4×ø23 |
262 |
180 |
18 |
|
65 |
340 |
200 |
160 |
130 |
28 |
8×ø23 |
450 |
320 |
48 |
|
80 |
380 |
210 |
170 |
140 |
30 |
8×ø23 |
485 |
360 |
56 |
|
100 |
430 |
250 |
200 |
168 |
30 |
8×ø25 |
537 |
400 |
75 |
|
150 |
550 |
340 |
280 |
240 |
38 |
8×ø34 |
646 |
450 |
175 |
【J41H 型 PN100 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN100 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
10 |
170 |
100 |
70 |
50 |
20 |
4×ø14 |
- |
100 |
5.7 |
|
15 |
170 |
105 |
75 |
55 |
20 |
4×ø14 |
195 |
120 |
10 |
|
20 |
190 |
125 |
90 |
68 |
22 |
4×ø18 |
228 |
120 |
13.5 |
|
25 |
210 |
135 |
100 |
78 |
24 |
4×ø18 |
250 |
160 |
14 |
|
32 |
230 |
150 |
110 |
82 |
24 |
4×ø23 |
326 |
200 |
14.3 |
|
40 |
260 |
165 |
125 |
95 |
26 |
4×ø23 |
359 |
240 |
29.5 |
|
50 |
300 |
195 |
145 |
112 |
28 |
4×ø25 |
414 |
280 |
48.5 |
|
65 |
340 |
220 |
170 |
138 |
32 |
8×ø25 |
434 |
320 |
65 |
|
80 |
380 |
230 |
180 |
148 |
34 |
8×ø25 |
547 |
400 |
92 |
|
100 |
430 |
265 |
210 |
172 |
38 |
8×ø30 |
621 |
450 |
107 |
|
125 |
500 |
310 |
250 |
210 |
42 |
8×ø34 |
- |
- |
- |
|
150 |
550 |
350 |
290 |
250 |
46 |
12×ø34 |
840 |
- |
310 |
|
200 |
650 |
430 |
360 |
312 |
54 |
12×ø41 |
925 |
- |
590 |
|
250 |
775 |
500 |
430 |
382 |
60 |
12×ø41 |
1015 |
- |
850 |
|
300 |
900 |
585 |
500 |
442 |
70 |
12×ø48 |
1200 |
- |
1040 |
【J41H 型 PN160 鋼制截止閥產品外形及結構尺寸】
J41H 型 PN160 鋼制截止閥外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
15 |
170 |
110 |
75 |
52 |
24 |
4×ø18 |
148 |
156 |
4.64 |
|
20 |
190 |
130 |
90 |
62 |
26 |
4×ø23 |
156 |
161 |
7.42 |
|
25 |
210 |
140 |
100 |
72 |
28 |
4×ø23 |
175 |
187 |
10.1 |
|
32 |
230 |
165 |
115 |
85 |
30 |
4×ø25 |
200 |
214 |
12.3 |
|
40 |
260 |
175 |
125 |
92 |
32 |
4×ø27 |
231 |
252 |
15.2 |
|
50 |
300 |
215 |
165 |
132 |
36 |
8×ø25 |
262 |
291 |
29.7 |
